pengertian pelat beton bertulang

Pengertian pelat
Yang dimaksud dengan pelat beton bertulang yaitu struktur tipis yang dibuat dari beton bertulang dengan bidang yang arahnya horizontal, dan beban yang bekerja tegak lurus pada apabila struktur tersebut.Ketebalan bidang pelat ini relatif sangat kecil apabila dibandingkan dengan bentang panjang/lebar bidangnya.Pelat beton ini sangat kaku dan arahnya horisontal, sehingga pada bangunan gedung, pelat ini berfungsi sebagai diafragma/unsur pengaku horizontal yang sangat bermanfaat untuk mendukung ketegaran balok portal.
Pelat beton bertulang banyak digunakan pada bangunan sipil, baik sebagai lantai bangunan, lantai atap dari suatu gedung, lantai jembatan maupun lantai pada dermaga. Beban yang bekerja pada pelat umumnya diperhitungkan terhadap beban gravitasi (beban mati dan/atau beban hidup). Beban tersebut mengakibatkan terjadi momen lentur (seperti pada kasus balok).
Tumpuan pelat
Untuk merencanakan pelat beton bertulang yang perlu dipertimbangkan tidak hanya pembebanan saja, tetapi juga jenis perletakan dan jenis penghubung di tempat tumpuan. Kekakuan hubungan antara pelat dan tumpuan akan menentukan besar momen lentur yang terjadi pada pelat.
Untuk bangunan gedung, umumnya pelat tersebut ditumpu oleh balok-balok secara monolit, yaitu pelat dan balok dicor bersama-sama sehingga menjadi satu-kesatuan, seperti pada gambar (a) atau ditumpu oleh dinding-dinding bangunan seperti pada gambar (b). Kemungkinan lainnya, yaitu pelat didukung oleh balok-balok baja dengan sistem komposit seperti pada gambar (c), atau didukung oleh kolom secara langsung tanpa balok, yang dikenal dengan pelat cendawan, seperti gambar (d).



Jenis perletakan pelat pada balok
Kekakuan hubungan antara pelat dan konstruksi pendukungnya (balok) menjadi satu bagian dari perencanaan pelat. Ada 3 jenis perletakan pelat pada balok, yaitu sbb :
1) Terletak bebas
Keadaanini terjadi jika pelat diletakkan begitu saja di atas balok, atau antara pelat dan balok tidak dicor bersama-sama, sehingga pelat dapat berotasi bebas pada tumpuan tersebut, lihat gambar (1). Pelat yang ditumpu oleh tembok juga termasuk dalam kategori terletak bebas.
2) Terjepit elastis
Keadaan ini terjadi jika pelat dan balok dicor bersama-sama secara monolit, tetapi ukuran balok cukup kecil, sehingga balok tidak cukup kuat untuk mencegah terjadinya rotasi pelat. (lihat gambar (2))







3) Terjepit penuh
Keadaan ini terjadi jika pelat dan balok dicor bersama-sama secara monolit, dan ukuran balok cukup besar, sehingga mampu untuk mencegah terjadinya rotasi pelat (lihat gambar(3)).

Menggambar Rencana Pelat Lantai Bangunan

Dalam penggambaran konstruksi beton untuk keperluan pelaksanaan pembangunan gedung sangat berperan. Untuk itu perlu dikuasai oleh seseorang yang berkecimpung dalam pelaksanaan pembangunan.

Gambar konstruksi beton bertulang merupakan komponen dalam bangunan yang tidak dapat dipisahkan dengan komponen lainnya karena merupakan salah satu subsistem dalam bangunan. Dalam penggambaran kadang-kadang tidak sesuai dengan keadaan lapangan. Untuk itu dalam penggambaran harus sesuai dengan perencanaan, tetapi dalam pelaksanaan jangan sampai menyimpang terlalu jauh karena dapat mengakibatkan fatal atau kegagalan dalam konstruksi.

Pada materi gambar konstruksi beton ini akan menjelaskan tentang simbol yang dipakai, aturan, atau persyaratan dasar dalam konstruksi beton bertulang. Dengan adanya materi ini diharapkan dapat menjelaskan kepada orang lain bagaimana menggambar konstruksi beton yang benar tidak menyalahi aturan yang berlaku.

Dalam materi ini diawali dengan simbol-simbol, pembengkokan tulangan, persyaratan konstruksi beton bertulang untuk pelat dan balok, penggambaran konstruksi beton bertulang sesuai perhitungan konstruksi.

Simbol Konstruksi Beton Bertulang

Agar dalam penggambaran konstruksi beton bertulang dapat jelas dalam pembacaannya, maka perlu ada tanda atau simbol penunjang dalam penggambaran sehingga siapapun penggunanya dapat menterjemahkan gambar tersebut untuk diri sendiri maupun kepada orang lain. Ataupun pengertian gambar antara satu dengan lainnya sama.

Simbol/Tanda-Tanda dan Keterangan dalam Konstruksi Beton Bertulang

Tabel 10.1

Tabel 10.2

Tabel 10.3

Tabel 10.4

Menggambar Denah Rencana Penulangan Pelat Lantai

Ditentukan :

– Pelat luifel (lihat gambar di atas)

– Luas tulangan yang diperlukan A = 5,35 cm²

Diminta:

– Gambarkan penulangannya dengan skala 1 : 25!

– Hitung tonase tulangan yang diperlukan!

– Hitung kubikasi/volume beton yang diperlukan!

Ditentukan:

– Pelat atap satu petak (lihat gambar di atas)

– Luas tulangan lapangan b sejajar lebat pelat = A lb = 5,82 cm²

– Luas tulangan lapangan l sejajar panjang pelat = A ll = 3,30 cm²

– Luas tulangan tumpuan b sejajar lebat pelat = A tb = 7,05 cm²

– Luas tulangan tumpuan l sejajar panjang pelat = A tl = 6,20 cm²

Diminta:

– Gambarkan penulangannya dengan skala 1 : 25!

– Hitung tonase tulangan yang diperlukan!

– Hitung kubikasi/volume beton yang diperlukan!

Ditentukan:

– Pelat lantai satu petak (lihat gambar di atas)

– Luas tulangan lapangan b sejajar lebat pelat = A lb = A lx = +6,82 cm²

– Luas tulangan lapangan l sejajar panjang pelat = A ll = A ly = +4,74 cm²

– Luas tulangan tumpuan b sejajar lebat pelat = A tb = A tx = –8,16 cm²

– Luas tulangan tumpuan l sejajar panjang pelat = A tl = A ty = –5,89 cm²

Diminta:

– Gambarkan penulangannya dengan skala 1 : 25!

– Hitung tonase tulangan yang diperlukan!

– Hitung kubikasi/volume beton yang diperlukan!

Catatan:

Tulangan pokok yang dipasang hanya boleh menggunakan besi tulangan diameter 8 mm dan 10 mm.

Ditentukan:

Pelat lantai lebih dari satu petak (lihat gambar di atas)

– Pelat (a):       A lx = +5,42 cm2

A ly = +2,42 cm2

A tx = –6,28 cm2

A ty = –3,59 cm2

– Pelat (b):       A lx = +2,82 cm2

A ly = +2,62 cm2

A tx = –3,52 cm2

A ty = –3,14 cm2

– Pelat (c):       A t = 5,82 cm2

Diminta:

– Gambarkanlah penulangan pelat lantai tersebut di atas dengan skala 1 : 50!

– Hitunglah kebutuhan baja/besi beton bertulang dan kubikasi beton!

Menggambar Detail Potongan Pelat Lantai

Agar dalam penggambaran konstruksi beton bertulang untuk pelat luifel, atap dan lantai sesuai dengan persyaratan yang telah ditentukan perlu memahami ketentuan-ketentuan yang terkandung dalam konstruksi beton bertulang.

Jenis Tulangan

1)      Tulangan-tulangan yang terdapat pada konstruksi pelat beton bertulang adalah:

2)      Tulangan pokok

a.    Tulangan pokok primer, ialah tulangan yang dipasang sejajar (//) dengan sisi pelat arah lebar

(sisi pendek) dan dipasang mendekati sisi luar beton.

b.   Tulangan pokok sekunder, ialah tulangan yang dipasang sejajar (//) dengan sisi pelat arah panjang dan letaknya di bagian dalam setelah tulangan pokok primer.

3)      Tulangan susut ialah tulangan yang dipasang untuk melawan penyusutan/pemuaian dan pemasangannya berhadapan dan tegak lurus dengan tulangan pokok dengan jarak dari pusat ke pusat tulangan susut maksimal 40 cm.

4)      Tulangan pembagi ialah tulangan yang dipasang pada pelat yang mempunyai satu macam tulangan pokok, dan pemasangannya tegak lurus dengan tulangan pokok. Besar tulangan pembagi 20% dari tulangan pokok dan jarak pemasangan dari pusat ke pusat tulangan pembagi maksimum 25 cm atau tiap bentang 1 meter 4 batang.

Pemasangan tulangan pembagi biasanya terdapat pada konstruksi pelat luifel/atap/lantai dan dinding. Tulangan pembagi berguna:

– Menahan tulangan pokok supaya tetap pada tempatnya

– Meratakan pembagian beban

– Mencegah penyusutan konstruksi

Pemasangan Tulangan

Ketentuan pada tulangan pokok pelat

Keterangan:

T = Tebal pelat

t = Jarak bersih pemasangan tulangan

·      = 2,5cm ® minimal

   2,5 cm

·      = 2 T

·      = 20 cm

a = Selimut beton

a = 1,5 cm, bilamana berhubungan dengan air laut atau asam ditambah 1 cm

Apabila momen yang bekerja kecil, maka jarak tulangan pokok dari pusat ke pusat maksimal 40 cm.

Untuk segala hal tulangan pelat tidak boleh kurang dari 0,25% dari luas penampang beton (untuk keperluan tulangan pokok, pembagi, dan susut).

Tebal Pelat

Pelat atap   =   7 cm ® minimal 7 cm

Pelat lantai = 12 cm ® minimal 12 cm

Diameter Tulangan Pelat

Baja lunak ® tulangan pokok = Ø 8 mm dan tulangan pembagi Ø 6 mm

Baja keras ® tulangan pokok = Ø 5 mm dan tulangan pembagi Ø 4 mm

Pada pelat yang tebalnya lebih dari 25 cm, penulangan pada setiap tempat harus dipasang rangkap (dobel) dan ini tidak berlaku pada pondasi telapak.

Dinding

Untuk konstruksi dinding, yang perlu mendapatkan perhatian adalah tebal dari dinding vertikal (T) adalah:

Ø T = 1/30 bentang bersih

Ø Apabila menerima lenturan (M lentur) T = 12 cm ® minimal 12 cm

Ø Apabila tidak menerima lentur T = 10 cm ® minimal 10 cm

Ø Untuk dinding luar di bawah tanah tebalnya = 20 cm ® tebal minimal 20 cm

Penulangan dinding untuk reservoir air dan dinding bawah tanah:

Ø Tebal dinding (T) 30 cm < T = 12 cm

Ø Penulangan senantiasa dibuat rangkap

Ø Penulangan dinding yang horizontal dan untuk memikul susut serat perubahan suhu minimal 20% F beton yang ada

Contoh:

Tebal dinding 12 cm. Penulangan yang dibutuhkan setiap 1 m2 = 0,25 x 12 cm² = 3 cm²

Ø Diameter tulangan pokok minimal Ø 8 mm dan tulangan pembagi minimal Ø 6 mm

Ø Apabila terdapat lubang pada dinding, maka harus dipasang minimal 2 Ø 16 mm dan diteruskan paling sedikit 60 cm melalui sudut-sudut lubang

Sistem konstruksi pada tepi pelat:

Ø Terletak bebas

Ø Terjepit penuh

Ø Terjepit elastis

Konstruksi Terletak Bebas

Apabila tepi pelat itu ditumpu di atas suatu tumpuan yang dapat berputar (tidak dapat menerima momen), misalnya pelat tersebut terletak di atas dinding tembok.

Konstruksi Terjepit Penuh

Apabila tepi pelat terletak di atas tumpuan yang tidak dapat berputar akibat beban yang bekerja pada pelat tersebut, misalnya pelat tersebut menjadi satu kesatuan monolit dengan balok penahannya.

Konstruksi Terjepit Elastis

Apabila tepi pelat terletak di atas tumpuan yang merupakan kesatuan monolit dengan balok pemikulnya yang relatif tidak terlalu kaku dan memungkinkan pelat dapat berputar pada tumpuannya.

Pemasangan Tulangan

Pemasangan tulangan pelat yang dipasang pada empat sisi:

1)      Pemasangan tulangan untuk memikul momen lapangan dalam arah yang // dengan tepi pelat dapat dikurangi sampai setengahnya.

2)      Setiap sudut pelat yang ditumpu bebas, harus dipasang tulangan atas dan bawah dalam kedua arah. Ini akan berguna untuk menahan momen-momen puntir.

Jumlah tulangan untuk kedua arah harus diambil sama dengan jumlah tulangan yang terbesar,

dan daerah pemasangannya = 1/5 bentang pelat.

Contoh:

A_l = 2,96 cm2 ® Ø 8–17

A_b = 3,59 cm2 ® Ø 8–14

Maka tulangan disudut pelat tersebut, untuk atas dan bawah harus dipasang dalam ke dua arah yaitu Ø 8–14.

3)      Pada pelat-pelat, apabila l / b atau ly / lx > 2,5

a)   Untuk pelat satu petak

Ø Pada arah ly harus dipasang tulangan dengan besar momen (M ly) = 1/5 Momen lx atau = 0,2 M lx

Ø Pada tumpuan jarak ly juga harus dipasang tulangan dengan besarnya Momen (M ty) = 0,6 M lx dan bagian yang dipasang tulangan harus = 1/5 lx

Catatan:

l y = sisi pelat yang panjang

l x = sisi pelat yang pendek

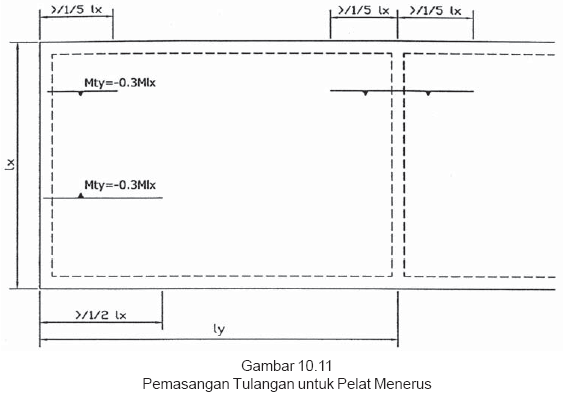

b)   Untuk pelat menerus (lebih sari satu petak) dimana ly / lx > 2,5

Untuk pelat yang terjepit atau menerus dipasang tulangan tumpuan negative yaitu M ty = –0,3 M lx

Pelat terletak bebas, dipasang minimal 1/5 lx atau 0,2 lx dan pada sisi pendek harus juga dipasang tulangan tumpuan positif sebesar (M ty) M ty = + 0,3 M lx dan tulangan dipasang panjang minimal ½ lx

c)   Untuk pelat yang dipikul hanya 2 sisi yang sejajar

Ø Dianggap dengan perbandingan ly/lx > 2,5 dan hanya ada tulangan pokok

Ø M ly = Momen lapangan // lebar pelat

Ø M tx = Momen tumpuan // lebar pelat

Memilih Besi Beton

Untuk menentukan atau memilih diameter tulangan pada konstruksi beton bertulang setelah besaran atau luas tulangan hasil perhitungan didapatkan untuk keperluan penggambaran harus memperhatikan hal-hal sebagai berikut.

– Daftar konstruksi beton bertulang

           i.   Luas penampang tulangan besi beton dalam cm2 untuk setiap lebar pelat 100 cm

         ii.   Garis tengah tulangan besi beton dalam mm, berat dalam kg/m dan luas penampang baja bulat dalam cm2

       iii.   Garis tengah tulangan besi beton dalam mm, berat dalam kg/m, luas penampang baja bulat dalam cm2 serta minimal lebar balok atau kolom dalam cm dengan ketebalan penutup balok tertentu dan diameter sengkang

– Ketentuan jarak minimal dan maksimal tulangan yang boleh dipasang

– Ketentuan jumlah minimal yang harus dipasang

– Ketentuan besarnya diameter minimal untuk suatu konstruksi

– Pilih diameter besi beton yang beredar dalam pasaran atau perdagangan

Memilih Besi Beton untuk Pelat

-  Tulangan terdiri dari tulangan tumpuan dan lapangan.

-  Teknik pemasangan ada yang lurus saja untuk kepraktisan dan kecepatan dalam pemasangan. Tetapi ada pula yang pemasangannya dibengkokkan pada ¼ bentang untuk daerah tumpuan dan lapangan, agar lebih hemat karena sesuai dengan fungsinya. Dan dalam perhitungan atau memilih tulangan lapangan dibagi 2 karena jalur pemasangan dibuat bergantian.

-  Tulangan lapangan dipilih terlebih dahulu dengan melihat daftar apakah luasnya sudah memenuhi sesuai dengan perhitungan, setelah itu baru menetapkan jarak tulangan. Ingat, jangan lupa minimal dan maksimal jarak tulangan serta minimal diameter tulangan yang boleh digunakan.

-  Kekurangan luas pada tumpuan dicari lagi besarannya dalam daftar sehingga luas tumpuan terpenuhi. Panjang tulangan tumpuan biasanya ¼ bentang pelat. Pada tulangan tumpuan perlu besi beton pengait atau tulangan pembagi dengan diameter Ø 8–20

-  Penulangan pelat atap pemasangannya sama dengan pelat lantai hanya saja perlu tulangan susut dengan tulangan diameter 6 mm jarak 40 cm (Ø 6–40). Pemasangan tulangan susut diharapkan tidak terjadi retak-retak karena perubahan cuaca.

-  Untuk pelat luifel terdiri dari tulangan pokok dan pembagi serta bilamana perlu diberikan juga tulangan susut yang menyilang terletak di bawah dengan diameter 6 mm jarak 40 cm (Ø 6–40).

Contoh Penggambaran Penulangan Pelat Luifel.

Untuk pelat luifel sebuah bangunan kantor lihat gambar dibutuhkan tulangan A = 5,31 cm². Gambarlah rangkaian penulangan luifel tersebut dengan mutu beton K 125 dan baja U22!

Penyelesaian:

A = 5,31 cm2 ® dipilih Ø 10–14 = 5,61 cm2 > 5,31 cm2 ® (OK)

Tulangan pembagi = 20% x 5,61 = 1,12 cm2 ® dipilih Ø6–25 = 1,13 > 1,12 cm2 (OK)

Contoh Penggambaran Penulangan Pelat Lantai:

Suatu pelat lantai satu petak dibutuhkan tulangan seluas : Alx = 3,37 cm²; Aly = 2,37 cm² ; Atx = 7,05 cm² ; Aty = 5,00 cm²

Gambarkan penulangan pelat tersebut jika mutu bahan, beton : K175 dan baja : U22

Alx = 3,37 cm² ® dipilih Ø 8–14,5 = 3,47 cm² > 3,37 cm² ® (OK)

Masuk tumpuan Atx = 3,47/2 = 1,73 cm² ® Ø 8– 29

Tulang tumpuan tambahan Atx = 7,05 – 1,73 = 5,32 cm² ® dipilih Ø 10–14,5

= 5,42 cm² > 5,32 cm² ® (OK)

Jadi, jumlah tumpuan Atx yang dipasang = 1,73 + 5,42 = 7,15 > 7,05 cm²

Tulangan pembagi yang dibutuhkan = 20% x 7,15 = 1,43 cm² ® dipilih Ø 6–15

= 1,89 cm² > 1,43 cm² ® (OK)

Aly = 2,37 cm² ® dipilih Ø 8–20 = 2,51 cm² > 2,37 cm² ® (OK)

Masuk tumpuan Aty = 2,51/2 = 1,25 cm² ® Ø 8–40

Tulang tumpuan tambahan Atx = 5,00–1,25 = 3,75 cm² ® dipilih Ø 10–20

= 3,93 cm² > 3,75 cm² ® (OK)

Jadi jumlah tumpuan Aty yang dipasang = 1,25 + 3,93 = 5,18 > 5,00 cm²

Tulangan pembagi yang dibutuhkan = 20% x 5,18 = 1,04 cm2 ® dipilih Ø 6–14,5

= 1,95 cm² > 1,04 cm² ® (OK)

Tulangan susut tidak perlu dipasang karena selalu terlindung.

Contoh Penggambaran Penulangan Pelat Atap

Pelat atap satu petak dibutuhkan tulangan seluas : Alx = 3,36 cm² ; Aly = 1,89 cm² ;

Atx = 6,83 cm² ; Aty = 4,63 cm²

Gambarkan penulangan pelat tersebut jika mutu bahan, beton : K125 dan baja : U24

Alx = 3,36 cm² ® dipilih Ø 8–14,5 = 3,47 cm² > 3,36 cm² ® (OK)

Masuk tumpuan Atx = 3,47/2 = 1,73 cm² ® Ø 8–29

Tulang tumpuan tambahan Atx = 6,83 – 1,73 = 5,10 cm² ® dipilih Ø 10–14,5

= 5,42 cm² > 5,10 cm² ® (OK)

Jumlah tumpuan Atx yang dipasang = 1,73 + 5,42 = 7,15 > 6,83 cm²

Aly = 1,89 cm² ® dipilih Ø 8–20 = 2,51 cm² > 1,89 cm² ® (OK)

Masuk tumpuan Aty = 2,51/2 = 1,25 cm² ® Ø 8–40

Tulang tumpuan tambahan Atx = 4,63 – 1,25 = 3,38 cm² ® dipilih Ø 10–20

= 3,93 cm² > 3,38 cm² ® (OK)

Jadi jumlah tumpuan Aty yang dipasang = 1,25 + 3,93 = 5,18 > 4,63 cm² ® OK

Tulangan pembagi yang dibutuhkan untuk tumpuan Atx = 20% x 7,15

= 1,43 cm² ® dipilih Ø 6–15 = 1,89 cm² > 1,43 cm²

Untuk tumpuan Aty = 20 % x 5,18 = 1,04 cm² ® Ø 6–14,5 = 1,95 cm² > 1,04 cm²

Tulangan susut perlu dipasang karena pelat atap tidak terlindung dari perubahan-perubahan.

Contoh Penggambaran Penulangan Pelat Atap dan Luifel

Sebuah rumah jaga dengan atap pelat datar dari beton bertulang.

Luas tulangan   Alx = 3,66 cm2

Aly = 4,45 cm2

Atx = 9,00 cm2

Aty = 6,79 cm2

      Luifel A = 5, 30 cm2

Untuk menjaga puntiran maka setiap sudut pelat dipasang tulangan dengan luas = 5,30 cm²

Alx = 3,66 cm² ® dipilih Ø 10–20 = 3,93 cm² > 3,66 cm² ® (OK)

Masuk tumpuan Atx = 3,93/2 = 1,96 cm² ® Ø 10–40

Tulang tumpuan tambahan Atx = 9,00 – 1,96 = 7,04 cm² ® dipilih Ø 10–10

= 7,85 cm² > 7,04 cm² ® (OK)

Jumlah tumpuan Atx yang dipasang = 1,96 + 7,85 = 9,81 > 9,00 cm²

VW = 1/5 x 9,81 = 1,96 cm² ® Ø 6–14 = 2,02 cm² > 1,96 cm² ® OK

Aly = 3,45 cm² ® dipilih Ø 8–14 = 3,59 cm² > 3,45 cm² ® (OK)

Masuk tumpuan Aty = 3,59/2 = 1,79 cm² ® Ø 8–28

Tulang tumpuan tambahan Atx = 6,79 – 1,79 = 5,00 cm² ® dipilih Ø 10–14

= 5,61 cm² > 5,00 cm² ® (OK)

Jadi jumlah tumpuan Aty yang dipasang = 1,79 + 5,61

= 7,40 > 6,79 cm² ® OK

VW = 1/5 x 7,40 = 1,48 cm² ® Ø 6–15 = 1,89 cm² > 1,48 cm² ® OK

Luifel A = 5,30 cm² ® Ø 10–10 // lx

  Ø 10–14 // ly

Contoh Penggambaran Penulangan Pelat Atap Lebih dari Satu Petak

Pelat (a)  Atx = 2.77 cm² ® Ø 8–13 = 2,87 cm² > 2,77 cm²

   Aty = 2.90 cm² ® Ø 8–17 = 2,96 cm² > 2,90 cm²

   Alx = 1.90 cm² ® Ø 8–20 = 2,57 cm² > 1,90 cm²

   Aly = 1,66 cm² ® Ø 8–20 = 2,57 cm² > 1,66 cm²

Pelat (b)  Atx = 4.16 cm² ® Ø 8–12 = 4,19 cm² > 4,16 cm²

   Aty = 2.90 cm² ® Ø 8–17 = 2,96 cm² > 2,90 cm²

   Alx = 1,90 cm² ® Ø 8–20 = 2,51 cm² > 1,90 cm²

   Aly = 1.66 cm² ® Ø 8–20 = 2,51 cm² > 1,66 cm²

Pelat Luifel (c) : 3,25 cm² ®      Ø 8–12 = 3,87 cm² > 3,28 cm² // Atx

Ø 8–7 dan Ø 8–68 = 2,70 > 3,28 cm² // Aty

Persyaratan Beton Bertulang

Ukuran kolom struktur minimal 150 mm, Bentuk penampang kolom bermacam- macam dapat berbentuk bujur sangkar, empat persegi panjang, lingkaran, bentuk T, L dan sebagainya

Luas tulangan minimum 1 % dari luas penampang kolom dengan minimum 1 batang tulangan di masing-masing sudut penampang, dan luas tulangan memanjang kolom maksimum 6 % dari luas penampang kolom, pada sambungan tidak boleh lebih dari 8 %. Sambungan baja tulangan memanjang kolom, ujung-ujungnya tidak boleh diberi kait

Jarak sengkang pada tulangan memanjang kolom diambil yang terkecil dari ukuran terkecil dari penampang kolom, 15 kali diameter tulangan memanjang terkecil, dan 300 mm

Persyaratan pada dinding beton bertulang

Tebal dinding vertikal diambil minimum 1/30 dari bentang bersih. dinding atau 120 mm untuk dinding yang memikul lentur dan 100 mm. Untuk dinding yang tidak memikul lentur dinding luar dari ruang bawah tanah minimum tebal 200 mm.

Pemasangan tulangan pada dinding vertikal dengan tebal dinding kurang dari 120 mm tulangan dipasang di tengah, sedangkan pada dinding reservoir air dan dinding dengan tebal lebih dari 200 mm harus dipasang tulangan rangkap

Jarak sengkang pada tulangan memanjang kolom diambil yang terkecil dari ukuran terkecil dari penampang kolom, 15 kali diameter tulangan memanjang terkecil, dan 300 mm

TEBAL PENUTUP BETON

Tebal penutup beton atau disebut dengan selimut beton dapat dilihat pada tabel dibawah ini :

*) 20 mm atau D ( yang terbesar )
**) 25 mm atau D ( yang terbesar )

Di dalam adalah : bila bidang luar beton terlindung dari pengaruh cuaca, dan tidak berhubungan dengan air
Di luar adalah : bila bidang luar beton mengalami perubahan cuaca dan berhubungan dengan air

PANJANG PENYALURAN ( Ld )

PANJANG PENYALURAN UNTUK TULANGAN TARIK ( ULIR – MM )



PANJANG PENYALURAN UNTUK TULANGAN TARIK ( ULIR – mm )

catatan :
  1. untuk tulangan atas yang ditempatkan > 30 cm dari permukaan bawah beton, digunakan 1,3 Ld
  2. Minimum Ld = 300 mm

PANJANG PENYALURAN UNTUK TULANGAN TEKAN ( ULIR – mm )
catatan :
Minimum Ld = 200 mm

PANJANG TUMPANGAN /LEWATAN ( L )
TUMPANGAN TULANGAN TARIK

Catatan :
As : tulangan tekan
Ld : lihat tabel panjang penyaluran untuk tulangan tarik

TUMPANGAN TULANGAN TEKAN


Catatan :
1.Minimum panjang tumpangan = 300 mm
2.Untuk mutu beton < fc = 200 kg/cm2,tumpangan menjadi 1 1/3 kali
3.Tumpangan tidak boleh ditempatkan pada daerah dengan tegangan maksimum
4.Tumpangan untuk tulangan atas dari balok dan pelat harus diletakan pada pertengahan bentang
5.Tumpangan untuk tulangan bawah harus ditempatkan di daerah tumpuan
6.Tumpangan tidak boleh ditempatkan pada daerah pertemuan balok utama dan balok anak
7.Apabila pada gambar terdapat D > 32 mm ,harus digunakan sambungan mekanik ( untuk elemen vertikal )

PEMBESIAN/PENULANGAN PLAT LANTAI
1.Pelat lantai di atas 2 perletakan bebas
  - tulangan utama/pokok dipasang sepanjang bentang
  - tulangan pembagi dipasang pada arah berlawanan

- bila L >>, tebal beton bertambah dan tulangan dapat dipasang rangkap ( atas-bawah )

2. Pelat diatas 4 perletakan terjepit balok :

• tulangan utama dipasang pada momen lapangan dan momen tumpuan
• pada lapangan tulangan utama dipasang 2 arah saling bersilangan
• pada tumpuan ,tualngan utama dipasang searah momen, dan tulangan pembagi dipasang pada arah yang belawanan.

3.Pelat terjepit satu sisi :

·         tulangan utama dipasang searah sepanjang bentang

·         tulangan pembagi pada arah berlawanan

·         pada bentang besar harus diperhatikan tulangan geser dan tulangan rangkap

4. Pelat terjepit satu sisi dengan lisplang

·         tulangan utama searah sepanjang bentang dan harus diteruskan ke lisplang

·         tulangan pembagi dipasang pada arah berlawanan

·         pada bentang besar tulangan utama dipasangan rangkap

5. Pelat pada beberapa bentang

·         tulangan utama dipasang 2 arah sepanjang bentang arah lebar dan arah memanjang

·         terdapat tulangan yang menahan momen lapangan dan momen tumpuan

·         tulangan pembagi pada arah berlawanan



By ardianst carlost aveiro
